HDBR-E變壓器空載負載特性測試儀試驗接線圖

1、可測量變壓器的空載電流、空載損耗、短路電壓、短路（負載）損耗。

2、可進行諧波試驗，分析至31次諧波。

3、支持三表法、雙表法兩種實驗方法。

4、做三相變壓器的空載、負載試驗時，儀器能自動判斷接線是否正確，并顯示三相電壓、電流的向量圖。

5、單機可以完成100KVA以下的配電變壓器全電流下的負載實驗；在三分之一額定電流下可完成250KVA以下的配電變壓器的負載試驗（在三分之一的額定電流下，儀器可換算到額定電流下的負載損耗參數，本機主要適用于與變壓器綜合試驗臺配套使用，實現變壓器空載負載特性的高精度測試）。

6、所有測試結果均自動進行相關校正。儀器可自動進行諸如：波形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正，使測試結果準確度更高。

7、320x240大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，寬溫液晶帶亮度調節，可適應冬夏各季。

8、儀器可以由用戶預設40組被試品參數，而且這些參數可以根據需要隨時刪除和增加，使用非常方便。

9、自帶實時電子鐘，自動記錄試驗的日期、時間利于實驗結果的保存、管理。

10、面板式熱敏打印機，可現場快速打印試驗結果。

11、數據（試品設置、測量結果、測試時間等）具備掉電存貯及瀏覽功能，可以存儲500組實驗結果，能與計算機聯機傳送數據。

12、允許外接電壓互感器和電流互感器進行擴展量程測量，可測量任意參數的被試品。

二、HDBR-E變壓器空載負載特性測試儀試驗接線圖指標

1、測試項目

1.1三相電壓有效值：Uab、Ubc、Uca；

1.2三相電壓交流平均值：/Uab、/Ubc、/Uca；

1.3三相電流有效值：Ia、Ib、Ic；

1.4空載損耗及空載電流百分比：Po、Io%；

1.5負載損耗、阻抗電壓百分比及短路阻抗：Pt、ekt、Zt；

1.6任意溫度的負載損耗、阻抗電壓百分比及短路阻抗；

1.7電壓波形中各次諧波分量的百分比；

1.8電流波形中各次諧波分量的百分比；

2、主要技術參數

2.1電流測量范圍：100mA ~ 5A，測量精度0.2級；

2.2電壓測量范圍：10V ~ 650V，測量精度0.2級；

2.3外加互感器可以拓寬儀器的測量范圍；

2.4頻率測量范圍：40 ~ 65Hz，測量精度0.2級；

2.5電源輸入：AC220V±10%；

HDBR-E變壓器空載負載特性測試儀試驗接線圖面板說明

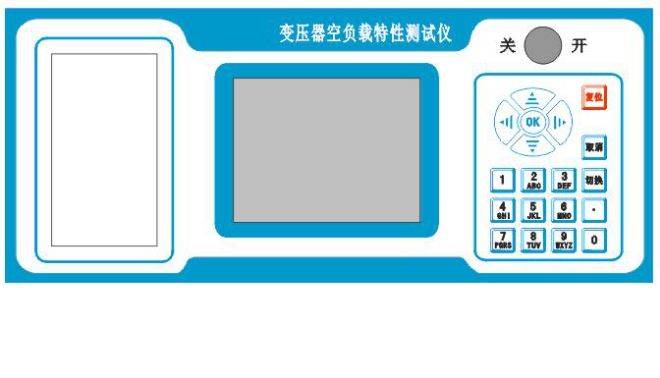

圖1 空負載測試儀面板圖

面板上從左至右分別為：打印機、液晶屏、鍵盤、電源開關；

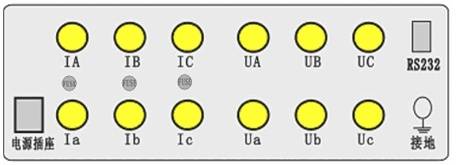

圖2 空負載測試儀背板圖

背板上從左至右分別為：工作電源插座、三相試驗電流輸入、三相試驗電壓輸入、通訊口、接地柱

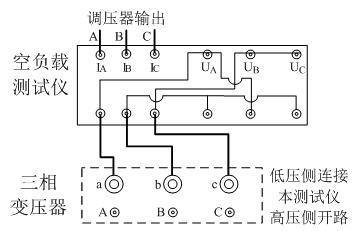

1）雙表法空載試驗接線圖

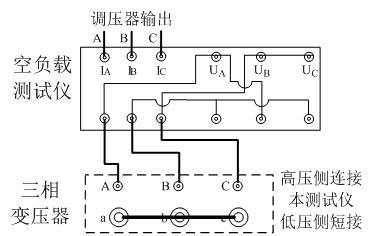

2）雙表法負載試驗接線圖

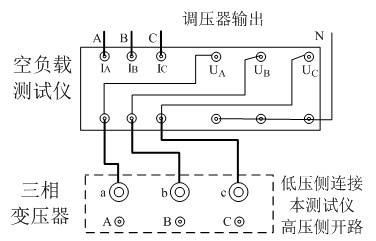

3）三表法空載試驗接線圖

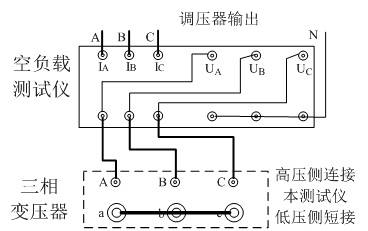

4）三表法負載試驗接線圖

5）單相變壓器空載試驗接線圖

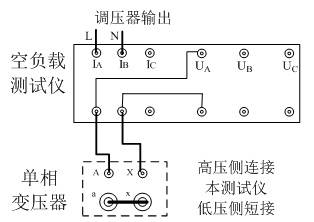

6）單相變壓器負載試驗接線圖

7）使用CT時雙表法空載試驗接線圖

8）使用CT時雙表法負載試驗接線圖

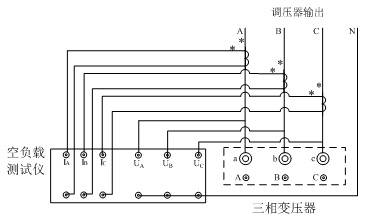

9）使用CT時三表法空載試驗接線圖

10）使用CT時三表法負載試驗接線圖

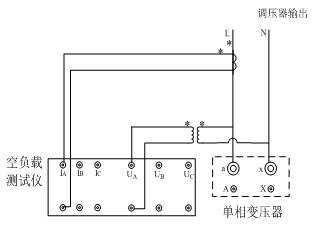

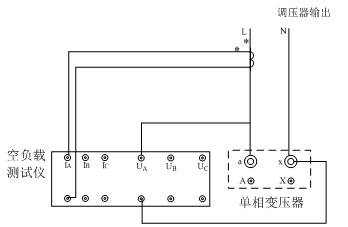

11）使用CT時單相變壓器空載試驗接線圖

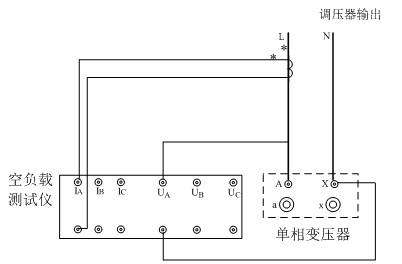

12）使用CT時單相變壓器負載試驗接線圖

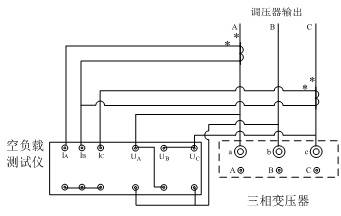

13）使用CT、PT時雙表法空載試驗接線圖

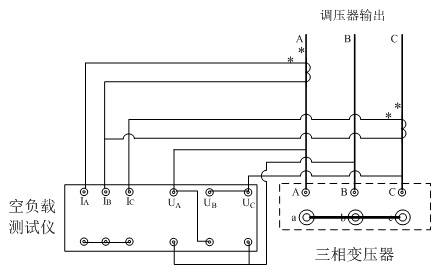

14）使用CT、PT時雙表法負載試驗接線圖

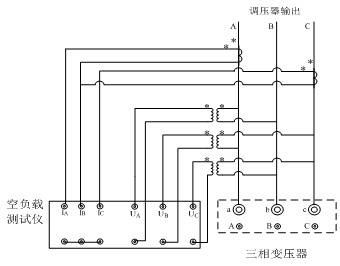

15）使用CT、PT時三表法空載試驗接線圖

16）使用CT、PT時三表法負載試驗接線圖

17）使用CT、PT時單相變壓器空載試驗接線圖

18）使用CT、PT時單相變壓器負載試驗接線圖

2、儀器檢定方法

1)所需儀器：誤差小于0.1%的標準源，該標準源可以提供至少一路電壓與一路電流；

2)接線圖：空負載測試儀與標準源的接線圖如下：

3)接通空負載測試儀的電源，進入空載試驗的數據頁面圖8，檢定該頁面下的實測電壓、電流以及實測功率Pm(KW)與標準源的輸入值之間的誤差。
